EUV光刻机：AI时代的幕后英雄与半导体战争的“硬控”者

你是否曾好奇，我们今天热议的大模型、GPT等人工智能技术究竟源于何处？或许你曾以为，这不过是几位天才程序员轻敲键盘、编写代码，便“Duang”的一声，AI便横空出世。然而，事实远非如此简单。

如果有人告诉你，我们如今所享有的AI奇迹，包括那些能与你流畅对答、甚至创作小说的AI，其真正的“幕后英雄”其实是一台重达一百五十吨、造价堪比私人飞机、需二百五十名工程师耗时半年才能完成组装的巨型机器，你是否会感到惊讶？

AI奇迹的幕后英雄：EUV光刻机

这台“神秘”的机器并非来自我们耳熟能详的谷歌、OpenAI或英伟达，而是源于一家你可能从未听闻的荷兰公司——ASML。它的名字便是EUV光刻机。你或许会觉得这有些夸大其词，或者质疑这与AI究竟有何关联？毕竟，AI不就是软件算法与大数据的结合吗？没错，但这些算法和数据最终需要运行在实体介质之上，它们亟需强大的计算能力，而这计算能力则来源于——芯片！

那些让你的手机运行如飞、让AI大模型能够瞬间给出响应的顶级芯片，若离开了EUV光刻机，根本无从制造。

“AI的繁荣，并非空中楼阁，它深植于最尖端的硬件制造之中。没有EUV光刻机，就没有我们今天看到的强大芯片，更何谈人工智能的飞速发展？”

因此，今天我们将深入探讨这台被誉为“人类有史以来最精密机器”的EUV光刻机，究竟是如何在幕后“硬控”着整场AI革命的。我们将聚焦一个核心问题：EUV光刻机，作为AI时代底层算力的基石，它如何从无到有，最终又如何深刻塑造了我们这个由AI驱动的世界？

第一幕：划破摩尔定律黑暗的那束光

想象您是一位探险家，面前是一片迷雾森林，方向未明。对于半导体行业而言，在二十一世纪初，也曾面临着同样的困境。

摩尔定律，这个曾指引行业前进的“圣经”，在彼时似乎走到了尽头。芯片制造，简化而言，便是在米粒大小的硅片上刻画出微型城市。过去，我们依赖的是一种名为DUV（深紫外线）的光刻技术，它犹如一支笔，用波长一百九十三纳米的光线在硅片上“书写”。

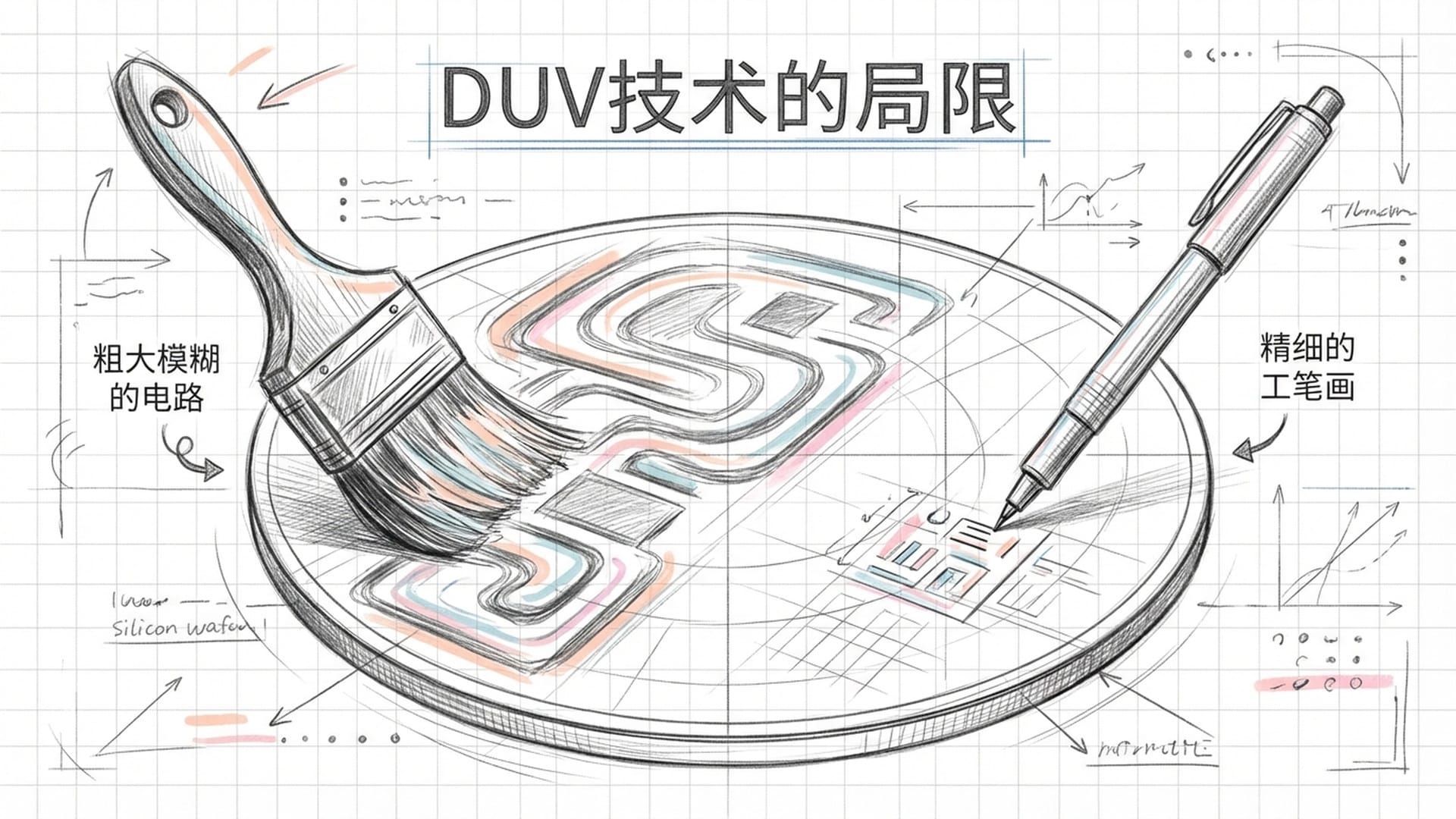

起初，这支“笔”笔头尚细，所刻画的图案清晰可见。然而，随着我们对精细度的要求日益严苛，这支“笔”的笔头便显得过于粗大。这就好比尝试用油漆刷子来绘制一幅工笔画，其难度可想而知。为了强行缩小图案，工程师们不得不“走钢丝”：一次刻蚀不足，便进行两次、三次乃至四次，这被称为多重曝光。

这种工艺不仅极其复杂，良品率低下，成本更是直线飙升。摩尔定律预示着每两年晶体管数量翻一番，但若制造成本也随之翻倍，这门生意又如何维系？正当众人皆感“大势已去”之时，ASML却毅然冒险，决定孤注一掷，研发一项**“黑科技”——EUV**。EUV所使用的光，波长仅为DUV的十四分之一，即十三点五纳米。

“多重曝光虽能一时延缓摩尔定律的终结，却带来了几何级数增长的复杂性和成本压力。EUV的出现，如同黎明前的曙光，为半导体行业指明了新的方向。”

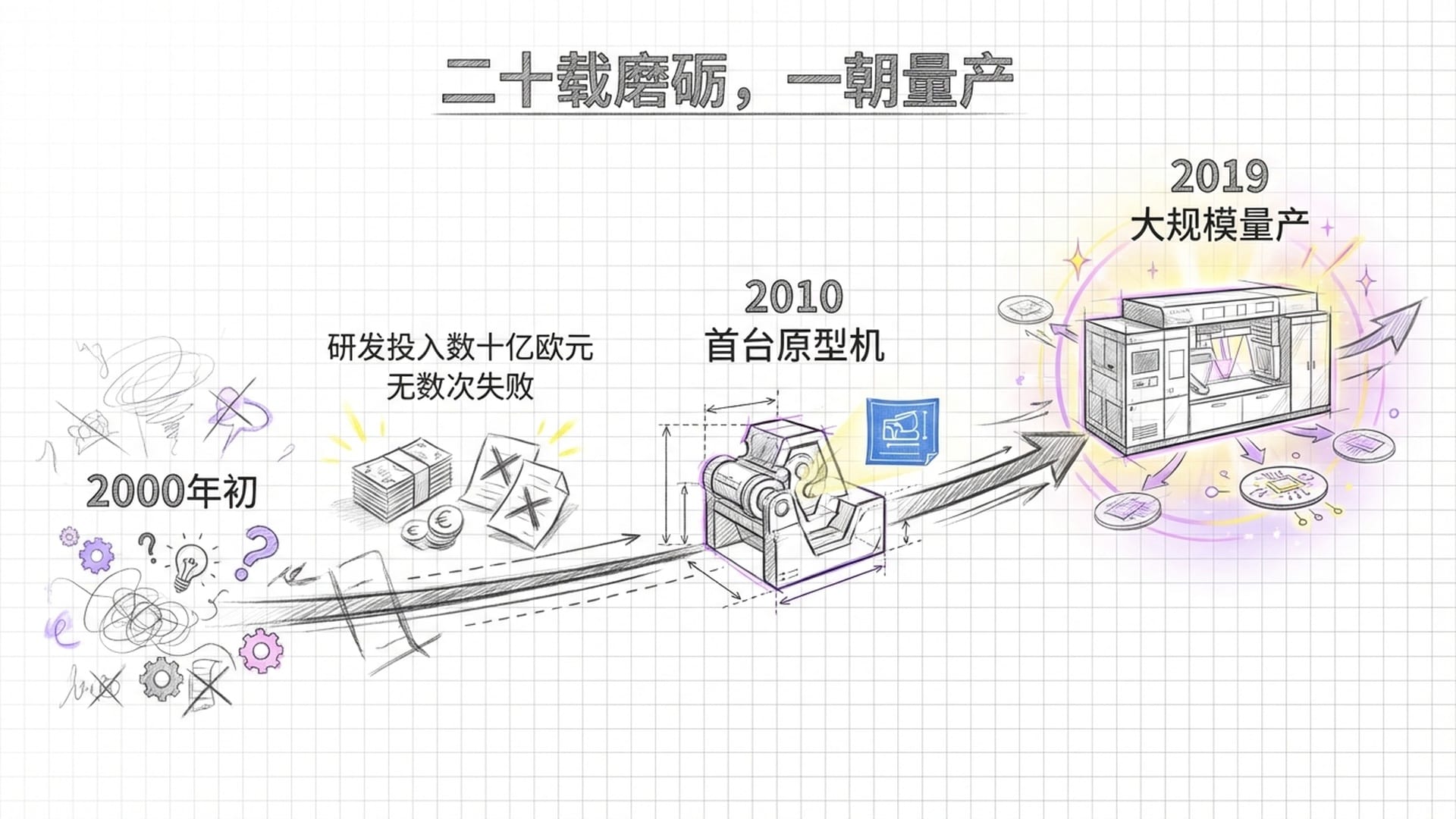

这无异于将笨重的油漆刷子替换为精巧的绣花针！瞬间，图案的刻画精度得以大幅提升。二零一零年，ASML成功制造出第一台EUV原型机。然而，你知道吗？仅仅是为了让这台机器稳定运行，ASML投入了数十亿欧元的研发经费，耗时逾二十载！期间，无数“不靠谱的梦想家”的嘲讽，无数科学家反复的失败，都未能阻挡他们的前进步伐。最终，在二零一九年，EUV技术终于实现大规模量产。

试想，二零一九年这个时间点有何特殊？没错，正是生成式AI开始崭露头角、大模型对强大算力需求迫切的前夜！EUV技术的成熟，恰如其分地为AI送来了最关键的“子弹”。

因此，表面上我们看到的是AI算法的飞跃，但如果没有EUV这支“绣花针”将芯片上的“微型城市”刻画得足够精细，我们或许仍在依靠那些无法运行大模型的“老旧地图”。

第二幕：造光艺术——地狱级的工程奇迹

现在，让我们深入剖析这台EUV机器本身，究竟有多么**“变态”**。它绝非您家中打印机那般简单易用。若要用一个词来形容，那便是：离大谱！

试想，十三点五纳米的光波长已接近X射线。这种光极其**“娇气”，它会被空气和玻璃吸收。因此，整个EUV光刻机必须在超高真空**环境中运行，甚至连透镜都无法使用，只能依靠镜子进行反射！

“EUV光的波长极端，使得传统光学元件失效，这是对物理极限的挑战，也是ASML创新最显著的体现。”

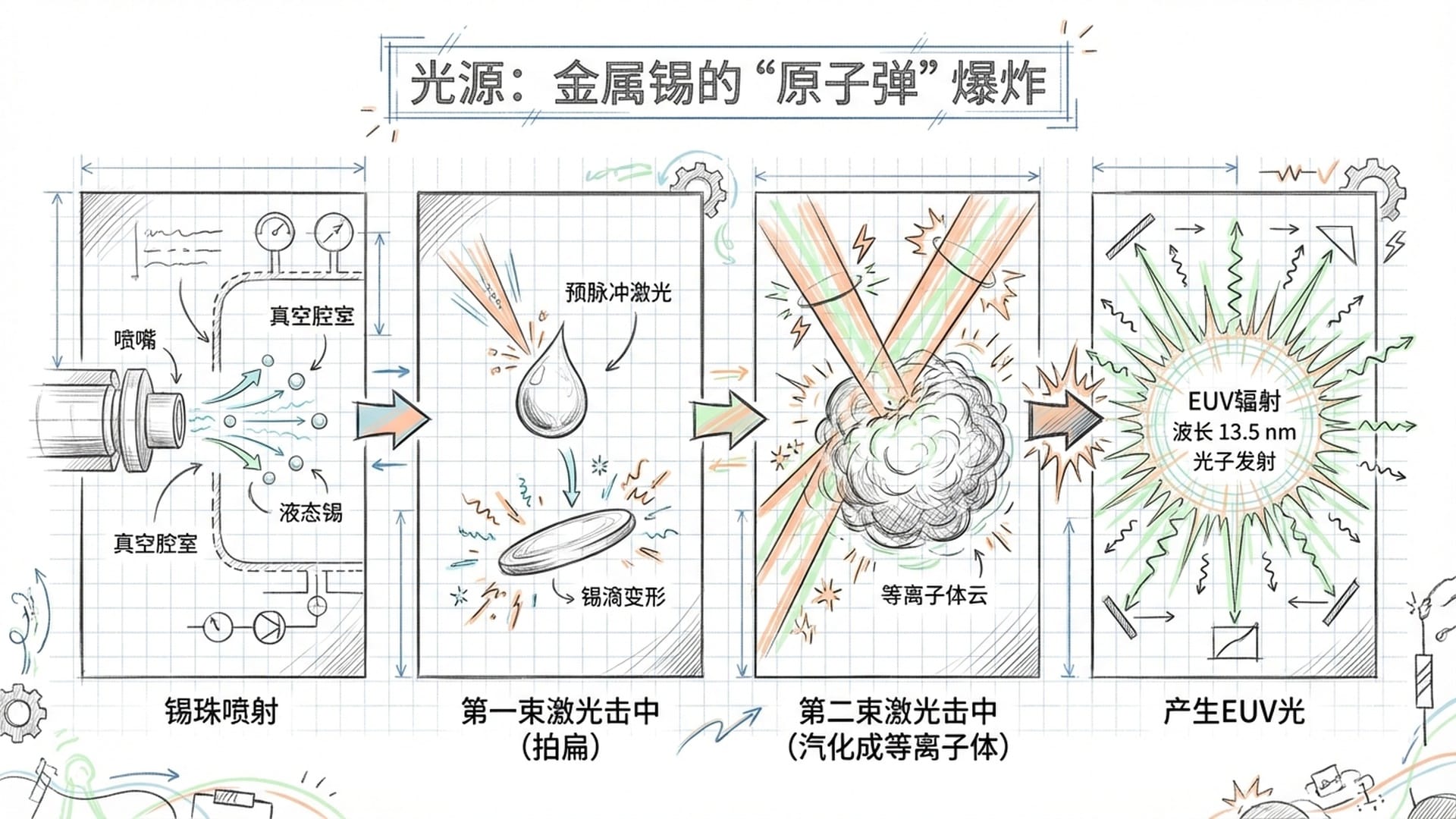

而其最核心、也最能“炸裂”你想象力的部分，便是它的光源。它既非寻常激光，亦非普通灯泡。它的工作原理是：在一个真空舱内，每秒有五万颗肉眼几乎不可见的熔融锡珠被如同子弹般喷射而出。随后，两束高功率的二氧化碳激光如同狙击手般，精准地追踪每一颗锡珠。

• 第一束激光：并非直接发光，而是将锡珠“拍扁”成一张小小的“锡饼”。
• 第二束激光：以极高的能量击打“锡饼”，使其瞬间汽化，变为等离子体。
• EUV光产生：在此过程中，锡原子被电离，释放出极其强烈、波长恰好为十三点五纳米的EUV光。

你能够想象吗？每秒五万次小型“原子弹”式的爆炸，在一台机器内部精确发生，仅仅是为了产生那道珍贵的EUV光。这难道不是一种极致的暴力美学，以近乎宇宙大爆炸的方式，来刻画几纳米的微观世界吗？

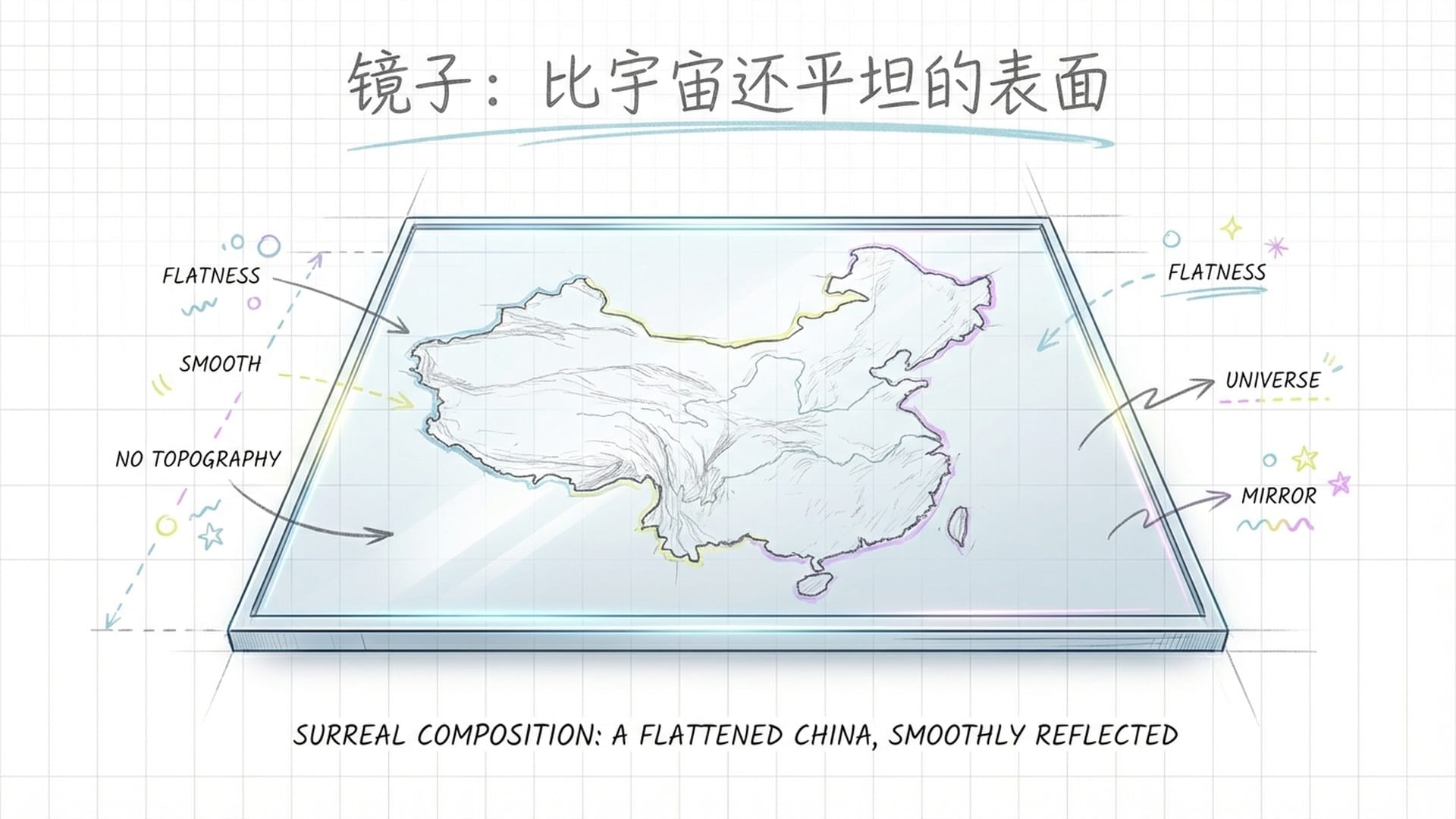

EUV光束生成后，由于无法用透镜聚焦，它需要一系列镜子来反射和汇聚。这些并非您家中浴室的普通镜子。它们由德国光学巨头蔡司SMT制造，其表面平坦度达到了令人咋舌的程度：若将一面这样的镜子放大至中国版图大小，其最高山峰与最深峡谷的高度差将不会超过一毫米！

这简直是匪夷所思。每一面镜子都必须达到原子级别的精度，因为即便是原子级的凸起或凹陷，都可能导致EUV光线偏离，进而造成刻蚀失败。此外，由于EUV光极易被吸收，每一次反射都会造成能量损失。因此，这些镜子必须拥有接近百分之百的反射率，这意味着它们需要镀上几十层超薄膜，以最大限度地减少光线损耗。这无异于是在玩弄**“黑科技”**！这已不仅仅是制造机器，更是在雕刻物理极限！

第三幕：天价与垄断——ASML成为“卡脖子”的存在

如此一台“开天辟地”的机器，其价格之昂贵自不待言。

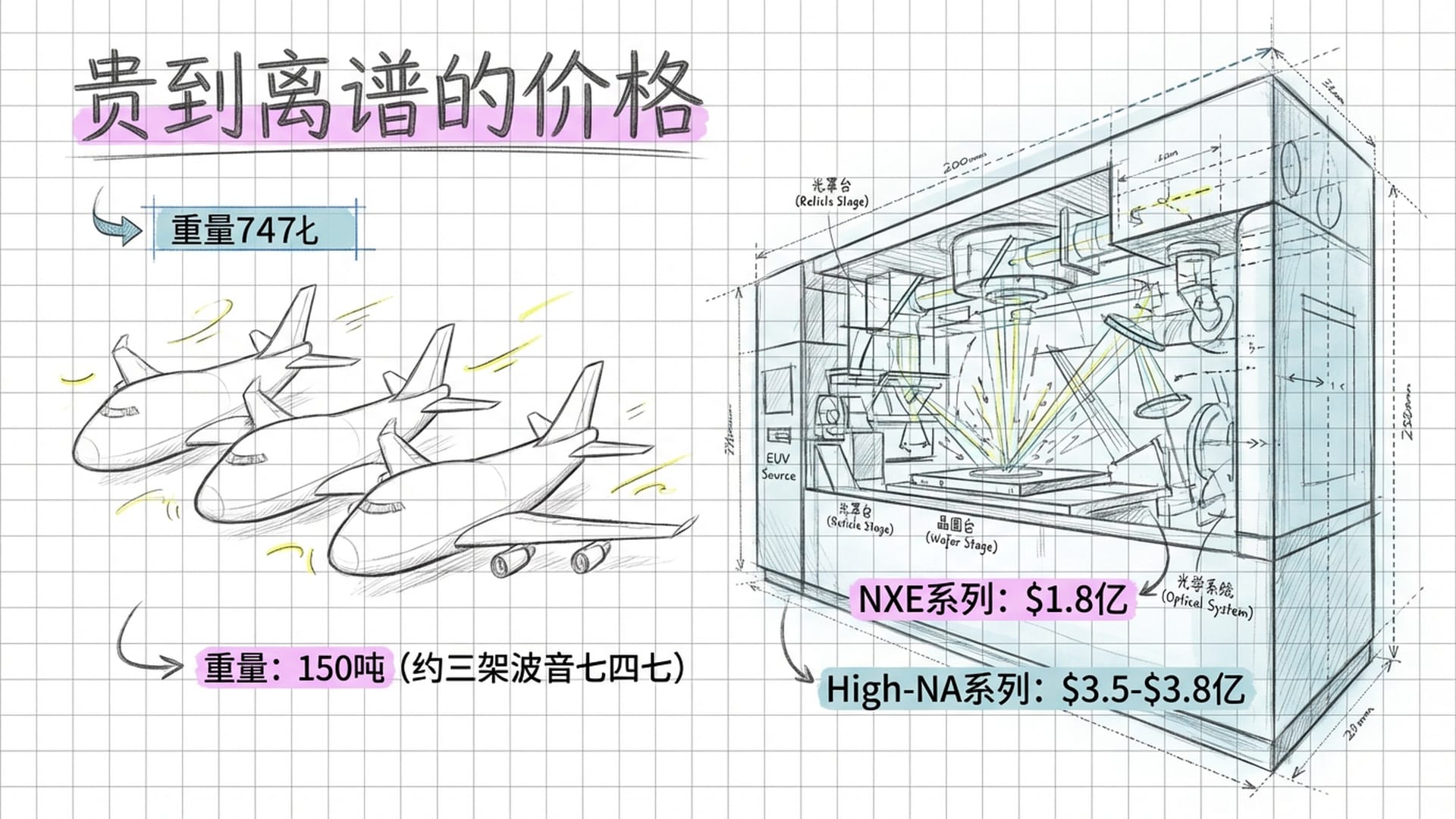

一台标准的EUV光刻机，例如我们目前常用的NXE系列，售价约为一点八亿美元。请注意，是美元，而非人民币。而下一代高端EUV设备，即为二纳米甚至更小工艺准备的High-NA系列，单台造价更是高达三点五亿至三点八亿美元！这哪里是机器，分明就是一台会行走的印钞机！

更甚者，仅仅购买回来还远远不够。这绝非一个小玩具。它重达一百五十吨，相当于三架波音七四七货机的重量才能将其运至工厂。运输到位后，还需要约二百五十名工程师耗时整整六个月，才能将其数以万计的零件组装完成。而这还未结束！EUV光刻机是名副其实的**“电老虎”，特别是高端的High-NA机型，运行时可消耗高达一点四兆瓦**的电力。这是什么概念？一个小型的城市可能都只有这点耗电量！因此，您还需建设一个能够承受如此电耗的工厂，配备超级冷却系统，并拥有万级乃至更高等级的无尘车间。

所有这些都意味着，唯有芯片领域的**“大厂”**，如台积电、三星、英特尔，才拥有财力与能力去购买和运营这些机器。这也是为何芯片制造，尤其是高端芯片制造的门槛如此之高。

“EUV光刻机的高昂成本和复杂运维，天然地筑起了技术壁垒，使得高端芯片制造成为少数巨头的专属领地。”

更为魔幻的是，ASML在EUV光刻机领域，已然形成了事实上的垄断。您想购买？抱歉，全球仅我家有售。其他公司、其他国家，根本无法制造。

这使得ASML在全球半导体供应链中扮演了**“卡脖子”的角色。一旦其工厂出现任何问题，全球电子产品生产都将随之震颤。这也引发了强烈的地缘政治影响**。因为AI模型、高性能计算对一个国家而言，已成为重要的战略资产，乃至关乎国家安全。美国意识到EUV的重要性后，立即与荷兰联手，对中国实施了出口管制。ASML被禁止向中国出售EUV光刻机，随后甚至连先进的DUV光刻机也未能幸免。

这直接导致了中国在先进芯片制造上面临巨大挑战。尽管中国公司，例如中芯国际，通过“多重曝光”等传统技术，也能勉强生产七纳米芯片，但其成本极高、良品率极低。没有EUV，想要大规模、经济地生产五纳米甚至三纳米芯片，以支持本土的AI大模型训练，简直是**“难于上青天”**。由此可见，这已不仅仅是一台机器，它已演变为地缘政治的筹码，成为大国博弈的焦点。ASML就这样被“硬控”在这场看不见的科技战争的中心。

第四幕：EUV与AI，究竟是什么关系？

至此，我们已详尽阐述了EUV的卓越之处，那么，它与AI究竟有何关联？是EUV“创造”了AI吗？我们不能如此简单地断言，这好比问道“面包炉是否创造了面包？”面包炉固然是必不可少的工具，但它仍需面粉、水、酵母以及面点师的精湛技艺。EUV亦是如此。EUV并非AI革命的充分条件，但它无疑是不可或缺的“必要条件”。

AI的“燃料”：数以亿计的晶体管

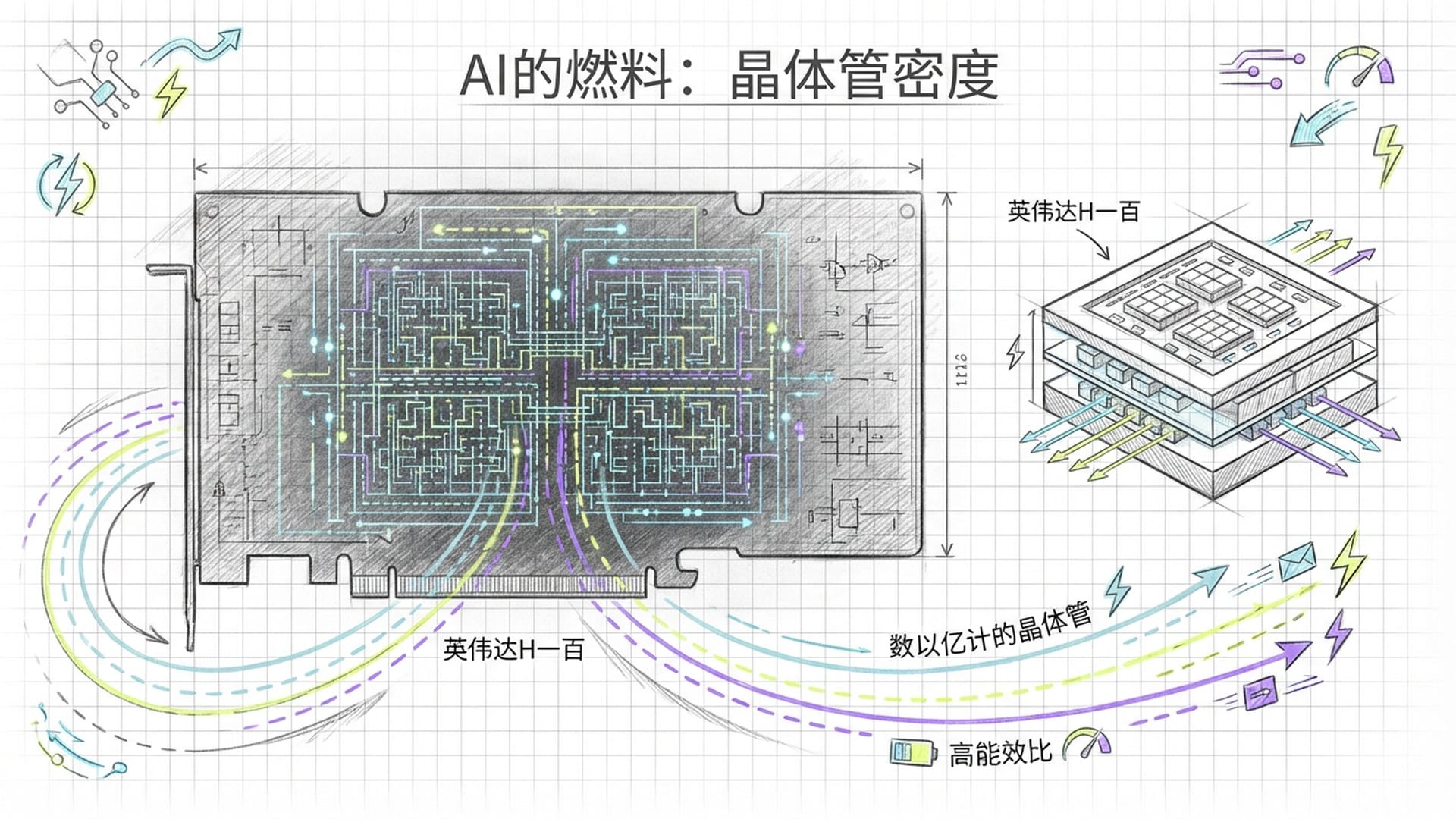

您今日所见的大模型，如GPT-4，其运行与训练需要天文数字般的计算量。这种计算量，唯有GPU图形处理器（如英伟达的H一百）能够高效完成。这些高性能GPU的性能，直接取决于晶体管密度。简而言之，芯片上能够集成的晶体管越多，其数据处理速度和能力便越强大。EUV技术使得我们能够制造出五纳米、三纳米乃至更小的芯片，在指甲盖大小的面积内，集成数百亿个晶体管。

• 性能提升：晶体管越小，电子移动距离越短，处理速度自然越快，这是AI模型能够迅速响应的关键。
• 能效比：数据中心目前面临的最大挑战之一便是能耗。小晶体管在切换状态时所需的能量更少，这意味着在同等功耗下，能够进行更多的计算。这对于动辄消耗数万个GPU的AI训练而言，无异于救命稻草。

没有EUV，我们根本无法制造出如此高密度、高性能、高能效的芯片。那些通过“多重曝光”技术制造的七纳米芯片，不仅成本高得惊人，良品率也低下，根本无法满足AI爆炸式增长的需求。我们很可能早已撞上**“功耗墙”和“密度墙”**，AI的发展也会被卡死在某个阶段，根本无法达到今天的水平。

当然，我们也应审视“反方”观点。AI的成功，EUV仅是其地基。在此地基之上建立“大厦”，仍需：

1. GPU并行计算：从传统CPU转向擅长并行处理的GPU，这是深度学习的物理基础。
2. 软件生态系统：例如英伟达的CUDA，它提供了一整套软件工具，使AI研究者能够便捷地调用GPU的强大计算能力。
3. 算法突破：二零一七年Transformer架构的问世，彻底改变了AI模型的训练方式，使模型能够并行学习数据之间的关系，极大加速了训练过程。

因此，我们可以这样理解：AI的爆发，固然是软件驱动、架构赋能的，但它也受到EUV光刻机“硬件约束”。若无EUV提供的超高晶体管预算，再优秀的算法、再巧妙的架构，也只能是“巧妇难为无米之炊”。EUV便是那个默默提供原材料的“搬砖工”，它通过突破物理极限，确保了AI大脑拥有足够多的“神经元”。

展望未来：更高NA，更远的疆界

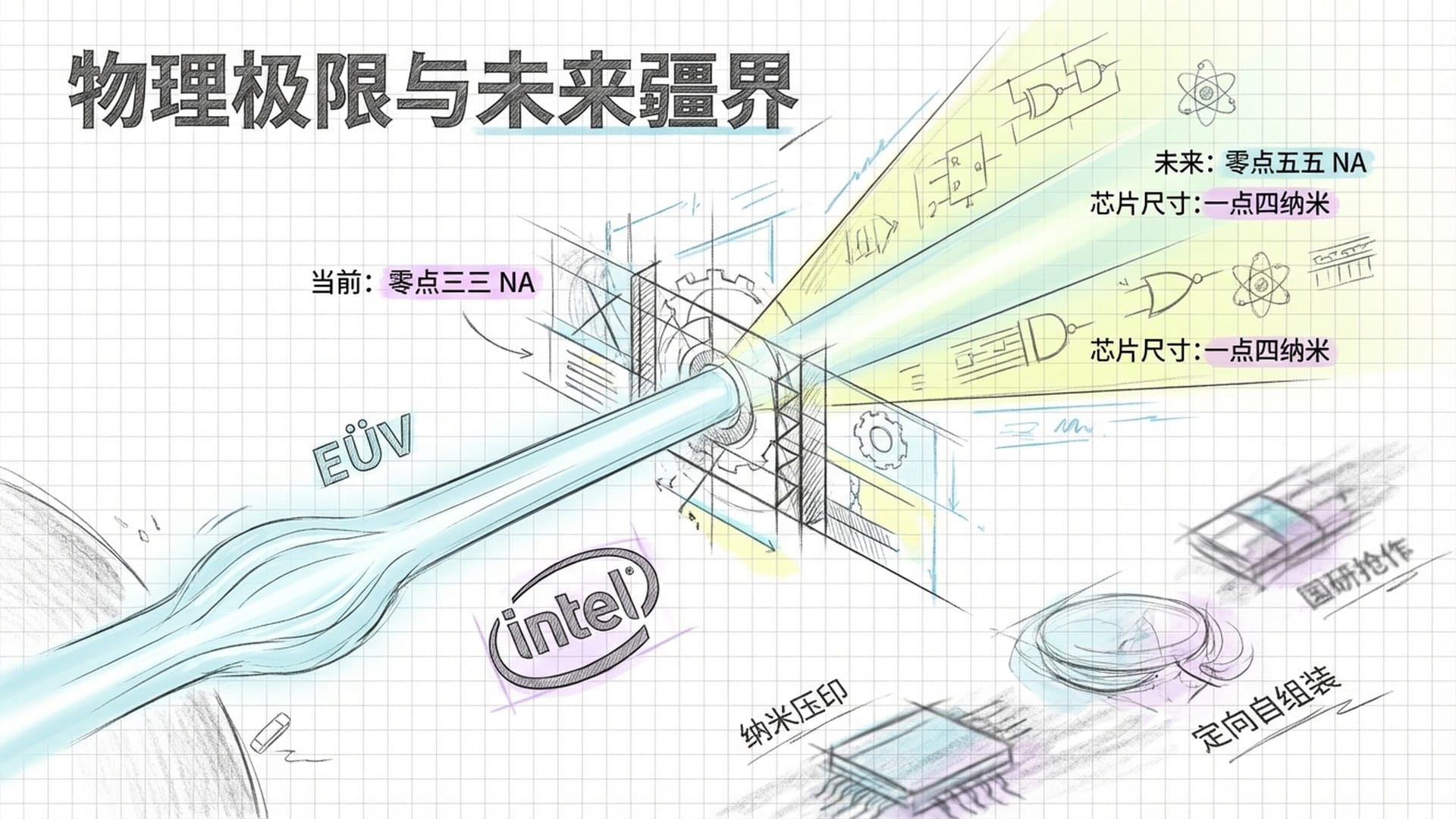

如今，ASML的工程师们并未停滞不前。他们正致力于将EUV的“绣花针”打造得更为纤细，开发出**更高数值孔径（High-NA）**的EUV机器。这将进一步提升芯片制造能力，从当前的零点三三 NA跃升至零点五五 NA，未来有望制造出一点四纳米乃至更小的芯片。英特尔已率先引进了这些High-NA系统，旨在夺回其在先进制程上的领先地位。

现在，您或许会问，是否存在替代品呢？目前来看，在未来十年乃至更长时间内，EUV技术仍是制造最尖端逻辑芯片唯一具备商业可行性的路径。尽管存在纳米压印、定向自组装等其他技术，但它们要么良品率不足，要么速度过慢，均无法取代EUV在高端芯片大规模量产中的核心地位。

结语：看不见的基石，AI时代的命运之钥

由此可见，EUV光刻机远不止一个生产工具。它是我们现代数字经济的**“隐形基石”，是驱动AI革命的“底层力量”**。它以极其反直觉的方式，将最尖端的物理学原理与工程学技艺融会贯通，为我们今日所见的AI奇迹提供了最为坚实的计算土壤。

当我们惊叹于ChatGPT的聪明才智时，请勿忘记，在其背后，是数十亿、数千亿晶体管的高速运转。而这些晶体管的诞生，离不开荷兰ASML公司，离不开那些用光、用镜子、用等离子体刻画微观世界的工程师们。

ASML对EUV技术的垄断，既是人类工程学的伟大胜利，也成为了全球供应链中一个无法忽视的脆弱点。随着AI计算能力的指数级增长，全世界对这台能制造“光”和“镜子”的机器的依赖，只会日趋加深。EUV光刻机，便是这样一个看似遥远，却深刻影响我们每个人生活的存在。它证明了，越是高级的科技革命，就越依赖底层最硬核、最枯燥的**“科技狠活儿”**。
